電站原理及模型

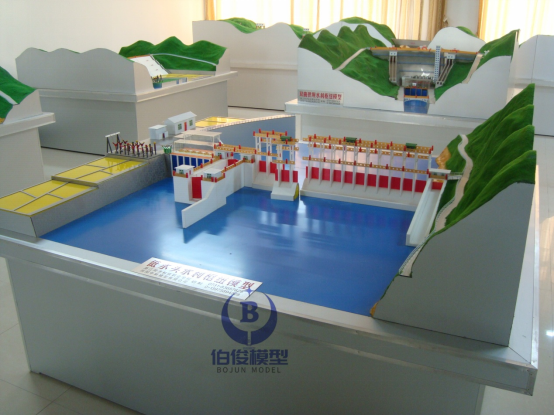

水電站模型，水電站是將水能轉換為電能的綜合工程設施，又稱水電廠。它包括為利用水能生產電能而興建的一系列水電站建筑物及裝設的各種水電站設備。有些水電站除發電所需的建筑物外，還常有為防洪、灌溉、航運、過木、過魚等綜合利用目的服務的其他建筑物。這些建筑物的綜合體稱水電站樞紐或水利樞紐。

水電站廠房模型

水電站樞紐模型的組成建筑物有以下6種：

（一）擋水建筑物模型

用以截斷水流，集中落差，形成水庫的攔河壩、閘或河床式水電站的水電站的長房等水工建筑物。如混凝土重力壩、拱壩、土石壩、堆石壩及攔河閘等。

混流式水輪機模型

（二）泄水建筑物模型

用以宣泄洪水或放空水庫的建筑物。如開敞式河岸溢洪道、溢流壩、泄洪洞及放水底孔等。

三峽700MW水輪發電機組模型

（三）進水建筑物模型

從河道或水庫按發電要求引進發電流量的引水道首部建筑物。如有壓、無壓進水口等。

燈泡貫流式水輪發電機組模型

（四）引水建筑物模型

向水電站輸送發電流量的明渠及其渠系建筑物、壓力隧洞、壓力管道等建筑物。

抽水蓄能電站模型

（五）平水建筑物模型

在水電站負荷變化時用以平穩引水建筑物中流量和壓力的變化，保證水電站調節穩定的建筑物。對有壓引水式水電站為調壓井或調壓塔；對無壓引水式電站為渠道末端的壓力前池。

（六）廠房樞紐建筑物模型

水電站廠房樞紐建筑物模型主要是指水電站的主廠房、副廠房、變壓器場、高壓開關站、交通道路及尾水渠等建筑物。這些建筑物一般集中布置在同一局部區域形成廠區。廠區是發電、變電、配電、送電的中心，是電能生產的中樞。

抽水泵站仿真模型

1、利用虛擬仿真技術，對水輪發電機組整體及各部件的結構與相互關系以互動形式展示，學生可進行自主的互動操作。

2、水輪機發電機組結構認知；

3、水電站原理認知。

重力壩應力模型實驗臺；

規格尺寸約：長×寬×高= 2000×800×1500mm

包括可移動式反力架、石膏模型、應變閥、應變片、量測元件、計算機、應變儀、加載系統：1.可進行重力壩段平面結構模型實驗；2.了解結構模型相似原理、模型設計基本原則、模型材料、加荷方法以及實驗測量技術成果整理；3.根據上游水位高低，施加水荷載，通過布置在不同部位的應變片可以測得壩體的應變。

土石壩滲流模型實驗臺；

規格尺寸約：長×寬×高= 1200×600×1600mm

水泵、蓄水箱、水槽、壩基、壩體、穩水板、調水板、刻度板、臺架等部件組成：1.確定壩體浸潤線及下游出逸點位置，繪制壩體及壩基內的等勢線分布圖或流網圖；2.確定壩體與壩基的滲流量；3.確定壩體出逸段與下游壩基表面的出逸坡降，以及不同土層間的滲透比降；4.確定庫水位降落時上游壩坡內的浸潤線位置或孔隙壓力；5.確定壩肩的等勢線、滲流量或滲透比降。

水閘滲流應力消能防沖實驗裝置

規格尺寸約：長×寬×高= 3000×1000×1200mm

可移式底座、水閘模型1套、水循環系統1套、地基土系統1套、不銹鋼箱體等組成：1.閘孔出流：控制閘門開度、測定固定上游水位時對應的下游水位和流量、最終確定開度—流量—水位關系曲線；2.消能：控制過閘流量、觀測不同下游水位時、下游水流流態；3.防滲：通過地基土中埋置的滲壓計及揚壓力計觀測有板樁及無板樁以及不同上下游水位差情況下、上游及下游位置滲透壓力變化情況；4.結構應力：在閘室底板和閘門上布置應變片、測試不同水位差情況下底板及閘門的應變情況。
